機器パラメータ
|
モデル |
TBT331-HM |
TBT441-HM |
TBT551-HM |
TBT661-HM |
|
機械のサイズ |
L624*W612*H648mm |
L724×W713×H648mm |
L824*W813*H648mm |
L924*W913*H648mm |
| 重さ | 75KG | 80KG | 85KG | 70KG |
|
動作範囲: X*Y*Z |
300*300*100mm |
400*400*100mm |
500*500*100mm |
600*600*100mm |
|
最大移動速度 |
X、Y 600-800mm/s、Z 400mm/s |
X、Y 600-800mm/s、Z 400mm/s |
X、Y 600-800mm/s、Z 400mm/s |
X、Y 600-800mm/s、Z 400mm/s |
| 最大荷重 X&Y-/Z(kg) |
10kg/5kg
|
10kg/5kg
|
10kg/5kg
|
10kg/5kg
|
|
繰り返し精度 |
Φ0.02mm |
Φ0.02mm |
Φ0.02mm |
Φ0.02mm |
|
動作電圧 |
AC220V/110V 50-60Hz |
AC220V/110V 50-60Hz |
AC220V/110V 50-60Hz |
AC220V/110V 50-60Hz |
| 力 | 0.65kw | 0.65kw | 0.65kw | 0.65kw |
|
使用空気圧 |
0.4～0.8MPa |
0.4～0.8MPa |
0.4～0.8MPa |
0.4～0.8MPa |
|
駆動方式 |
モーター＋シンクロベルト＋リニアガイド |
モーター＋シンクロベルト＋リニアガイド |
モーター＋シンクロベルト＋リニアガイド |
モーター＋シンクロベルト＋リニアガイド |
| 接着剤の保管容量 | 5Lタンク | 5Lタンク | 5Lタンク | 30CCシリンジ付き加熱ポット |
| 加熱範囲 | 室温～220℃ | 室温～220℃ | 室温～220℃ | 室温～200℃ |
|
ファイルストレージ |
約1000ファイル |
約1000ファイル |
約1000ファイル |
約1000ファイル |
|
プログラミングモード |
ティーチペンダント |
ティーチペンダント |
ティーチペンダント |
ティーチペンダント |
|
分注経路 |
点/線/円弧/円 |
点/線/円弧/円 |
点/線/円弧/円 |
点/線/円弧/円 |
|
作業環境 |
-5〜40度、湿度20%〜95% |
-5〜40度、湿度20%〜95% |
-5〜40度、湿度20%〜95% |
-5〜40度、湿度20%〜95% |
設備紹介
高精度自動ホットメルト接着剤塗布機-
高速加熱と正確な接着剤制御

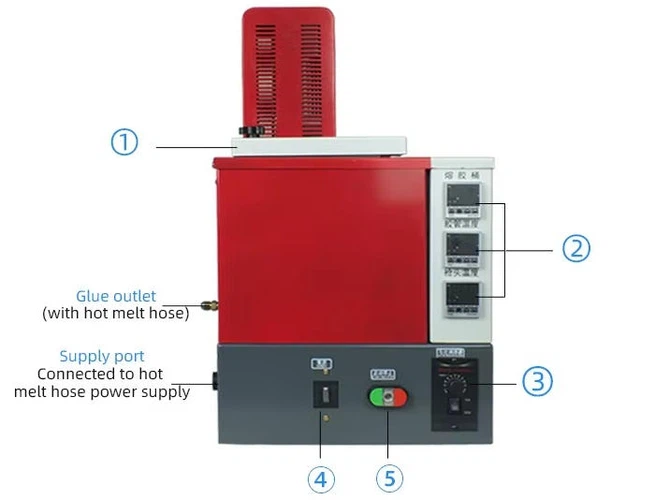

ホットメルト接着剤ディスペンサーコントローラー
1. 接着剤注入口
2. 温度管理計
3. モータースピードコントローラー
4.電源
5. スタート/ストップ
タンク容量：5L
電源:AC220V/50HZ
ソル速度: 5KG/H
接着剤粘度:1000-20000CPS
総電力: 2.5KW
動作温度：MAX220度
圧力力: 1-2 KG
温度精度：±1度
ホース出力: 1 方向
マシン重量:30kg (単一ホスト)
機械サイズ: 370MM*320MM*620MM
ホットメルト接着剤加熱ディスペンスバルブ
1: エアインテーク
2：加熱用電源供給パイプ
3: 吐出空気入口
4: 固定ネジ
5: 固定穴
6: 供給ポート
7: 吐出口
ホットメルト接着剤加熱ディスペンスバルブ
1: エアインテーク
2：加熱用電源供給パイプ
3: 固定穴
4: 固定ネジ
5: 供給ポート
6: アウトレット
接着剤供給ホース
簡単なプログラミング
点、線、円弧、円、不規則な曲線を描画して入力プログラムを連続的にトゥイーンする機能があり、三次元塗布をサポートします。-
適用範囲
自動車付属品、電子部品、医療機器通信機器、家庭用電化製品、プラスチック玩具、電気機器、一般的な携帯電話のシェル、電源アダプター、PCB電子製品、小型機器の電話ボード、バッテリーボックス、小型家庭用電化製品、ルータープラグ、電源、おもちゃのホイール、および自動車部品の組み立てに使用できます。
私たちの認証
当社の自動ネジ締め機、自動はんだ付け機、自動接着剤塗布機は、EU の権威ある機関が発行する NB{0}}CE 認証を取得しています。この認証には大きな価値があり、その審査プロセスは非常に厳格で、製品の安全基準、環境保護要件、品質管理システムなど、さまざまな側面の詳細な評価が含まれます。-この認証を取得することは、当社の製品がすべての性能指標において欧州連合によって設定された厳しい基準を満たしていることを完全に証明し、EU 市場、さらには世界中でスムーズに販売する資格があることを示します。製品の研究開発、生産工程、品質管理における当社の卓越した能力を力強く紹介します。
私たちについて
TBT-TECH は、3C 自動化機器分野で 10 年以上の技術的専門知識を誇っています。当社は、自動ネジ締め機、自動接着剤塗布機、自動はんだ付け機、自動リベット締め機、および関連する非標準自動化装置の研究開発と製造を専門としています。-電子製品メーカーに最適な自動化ソリューションを提供することに尽力し、お客様の生産コストの削減と業務効率の向上を支援します。当社は、あらゆるプラットフォーム モデルにわたって標準化されたバッチ生産を活用することで、一貫した機器の品質を保証するだけでなく、費用対効果、納期厳守、安定した生産能力を保証し、多様な顧客のニーズに対応します。-
私たちのサービス
- 顧客の製品プロジェクトの分析を支援し、適切で低コストのソリューションを提供します。
- 無料のサンプルテストを提供します。
- 出荷・配送情報照会サービスを提供します。
- - 年間の保証を提供し、生涯にわたるメンテナンスをお約束します。
- 電子メールまたはその他のコミュニケーション チャネルを通じて、24 - 時間以内の応答時間を確保します。
