製品説明

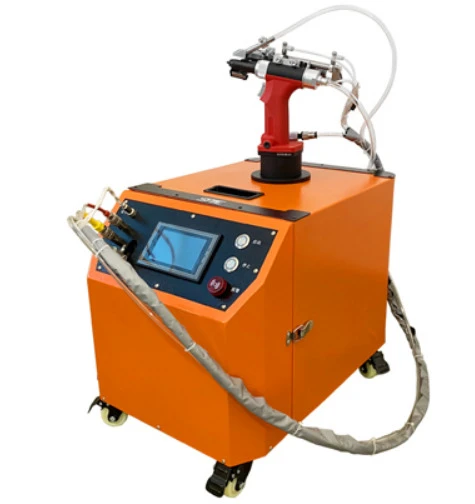

自動リベット供給機構を内蔵した手持ち式自動リベットマシンです。オペレーターはリベット締め中にターゲットの穴に位置を合わせるだけでよいため、リベットの取り出しとガン先端への配置を繰り返し行う必要がなくなり、全体の組み立て生産性が大幅に向上します。

機器パラメータ

モデル	LD400
ネイルガン	標準
適用爪	爪直径3.8～4.3mm、ネイルロッド長さ33mm以下、爪全長50mm以下
寸法	L540W370H440MM
重さ	約55KG
電圧	AC110V/220V、50/60HZ
力	300W
空気圧	0.5～0.8MPa
釘の能力	~1200個
ネイル素材	アルミニウム/鉄/スチール/プラスチック
釘の装填速度	~0.8S
供給ホースの長さ	2.5M以下
作業モード	半自動-
効率	毎分40～60本の釘

設備構造詳細

① プルデザイン、より便利なメンテナンス

② タッチスクリーン操作、主要パラメータをタッチスクリーン上で設定可能

③ ガンヘッド制御コネクタ

④デジタル表示制御レギュレータ

⑤ 二重圧ガス経路補助制御-

⑥ 主電源・エア供給インターフェース、マニピュレータ制御インターフェース付

⑦ ガン設置位置

① 標準ガンヘッドアセンブリ

②ネイルガンは顧客の選択したブランドに応じてカスタマイズできます

③マニピュレーター用ガンヘッドAssy

④ アルミ釘、鉄釘、ステンレス釘、プラスチック釘、ガスケット防水釘に適しています。

TBT-TECH 自動供給リベットマシンを選ぶ理由?

主なハイライト

最適なマシンをお選びください。

人件費とコストを節約しましょう！

釘を早く抜き、1人トップ2人で作業員を減らし、管理コストと人件費を削減します。
引き釘を手で取る必要がなく、釘を装填する時間を節約し、出力が元より増加し、その日の出力を事前に完了し、労働時間を短縮し、残業する必要がなくなりました。

スキルは不要 – 習得は簡単

手動によるリベットの取り扱いと装填時間が不要になり、従来の方法と比較して生産量が増加します。日々の生産目標を前倒しで達成できるため、労働時間が短縮され、残業の必要がなくなります。

自動リベット供給 - 簡単な操作

リベットは自動的にガンノズルに送られるため、手作業が不要になり、二次汚染が軽減されます。オペレーターは左手で製品を保持できるため、正確な穴の位置合わせが保証され、歩留まりの低下や二次的なやり直し作業が回避されます。この設計により、労働力が大幅に軽減され、操作がよりシンプルかつ効率的になります。

インテリジェントでパワフルなパフォーマンス！

PLC タッチスクリーン HMI を装備しており、さまざまなリベットの種類やワークピースのサイズに基づいて最適なリベットパラメータを調整できます。組み込まれたリベット計数機能と計数ミス防止機能により、効率的な生産管理が容易になります。-

製品の特徴

自動ロード:リベットを振動ボウルに注ぐと、リベット分離機に送られる前に整然と配置されます。
自動給餌:リベットがセパレーターに到達すると、供給チューブを介してノズル先端に送られます。
自動補充:各リベット締めサイクルの後、次のリベットがガンノズルに自動的に搬送されます。
インテリジェントなカウンティング:LCD スクリーンにより、希望のリベット締め量を事前設定できます。
リベット切れアラーム:リベットがセパレーターに到達しない場合、音声プロンプトとともにアラームライトが自動的に点灯します。
故障警報:機器に異常が発生した場合、音声警報とともに警報灯が自動的に点灯します。
定量的な対-ミスファイア:インテリジェントなカウンティングにより、リベット締め作業の見逃しを防ぎます。
マンドレルコレクション:マンドレルは回収チューブを介してリサイクル箱に送られるか、専用の容器に保管されます。
イーサネット接続:リアルタイムの機器の監視と操作のための LAN 接続をサポートしています。-
ノズル監視:リベットが配送され、ノズルに装填されているかどうかを監視します。自動補充または不足のアラームをトリガーし、リベット留めが成功した後にフィードバックを提供します。
